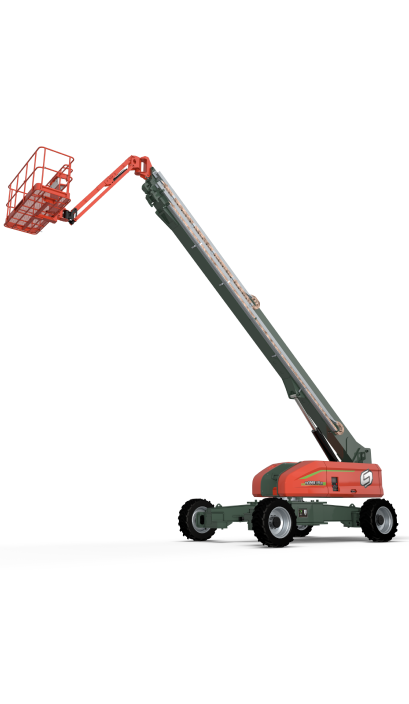

全新X平台
柴、电同平台研发设计，模块化、通用化程度高 -
336V 高压动力平台
更适合高米段臂车的动力解决方案
稳定、效率高，能量损失少 -
车规级动力
汇川技术加持，三合一电机
传动效率高、可靠性高，寿命长 -
运输成本低
38m、42m 均可实现集装箱运输
- 参数
- 标配/选配
- 应用案例
产品亮点
尺寸
-

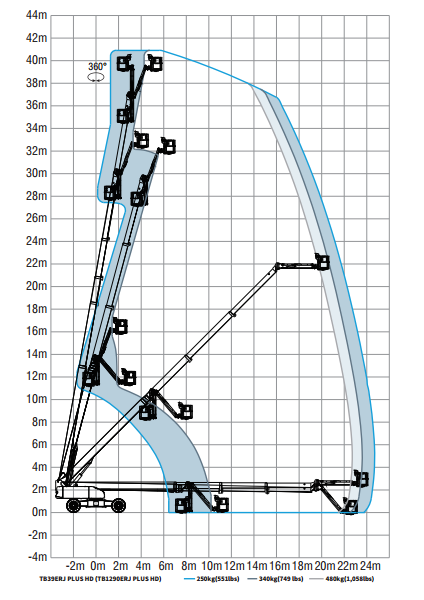

最大平台高度
39.2m -
最大作业高度
41.2m -
最大水平延伸
22.1m/23.0m/24.1m -

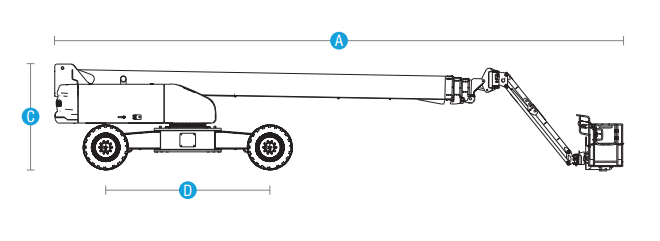

A 长度—收起状态
15.24m -

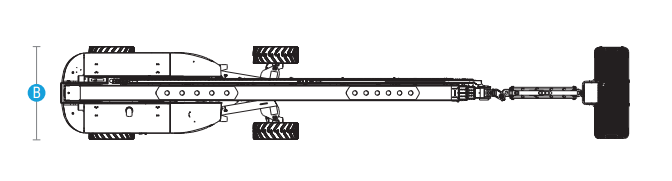

B 宽度
2.49 m -
C 高度—收起状态
2.84m -
D 轴距
4.4m/3.99m -
离地间隙
0.48m -
平台尺寸（长 × 宽 × 高）
2.44m×0.91m×1.1m
性能
-
额定承载（不受限）
250kg -
额定承载（受限）
480kg/340kg -
转台回转
360°/连续 -
平台回转
180° -
行驶速度—收起状态
0～4.4km/h -
行驶速度—举升状态
0～0.7km/h -
爬坡能力
40%(4WD) -
内转向半径
3.98m / 1.89m（支腿收回/支腿展开） -
外转向半径
6.37m / 5.22m（支腿收回/支腿展开） -
转台尾扫
2.32m/1.64m -
工作时允许倾角
5 ° -
正常作业时的最大噪音
-
驱动 x 转向
4WDx4WS -
轮胎规格 / 类型
445/65-24/12.00 ( 实心轮胎 )
445.50D710 ( 泡沫轮胎 )
动力
-
控制电压
12VDC -
电池规格(数量x电压,容量)
336 V,173 Ah -
液压油箱容积
280L
-
重量
22,220 kg -
符合标准
GB
标配
- 专利防打滑
- 四轮刹车
- 四轮驱动 / 四轮转向
- 转台 360°连续旋转
- 7 寸智慧屏
- 故障诊断系统
- 工作平台电气调平
- 平台旋转
- 称重系统
- 倾斜保护系统
- 最大允许 5°工作倾角
- 后方检测和行驶确认
- 旋转报警灯安全警示
- 喇叭和蜂鸣器安全警示
- 语音播报
- 紧急停止系统
- 应急下降系统
- 行走制动机械解除
- 三手柄渐变比例控制
- 汽车级全管护套保护
- 自启水冷系统
- 双速行走马达
- 分流 / 集流防打滑系统
- 高压检修保护系统
选配
- AC 电源线至平台
- 实心轮胎
- 无痕轮胎
- 2.44×0.91×1.1 m 旋开门工作栏
- 平台工作灯
- 防撞装置
- T-BOX (GPS)
- 液压发电机
- 玻璃支架 （限旋开门工作栏）
- 文件盒
- 半高围栏 （限旋开门工作栏）
- 工具盒 （限旋开门工作栏）
