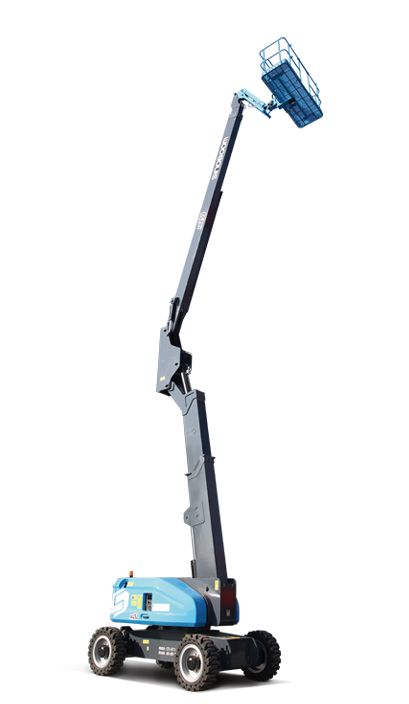

AB25J

曲臂式高空作业平台
工作高度
m
平台承载能力
kg
爬坡能力
%
  • 参数
  • 标配/选配
  • 应用案例
产品亮点
  • 强大的越野能力

    ■ 40%-45% 的爬坡能力,和专有的行走防轮胎打滑控制的专利技术,确保了强大的越野能力
  • 智能维护和查询

    ■ 智能 7 寸显示大屏幕,显示故障和状态信息,方便查看机器状态故障诊断,参数查询和设置
  • 精准靠近作业目标

    ■ 3 个全比例手柄渐变控制,臂架变幅、臂架伸缩、转台回转和行走速度,动作平滑启动和停止,精准靠近作业目标
  • 安全可靠

    ■ 安全可靠的折叠臂伸缩臂和变幅动作液压互锁,液压联接体调平,还有简单可靠的液压平台调平,相比电气互锁和电气平台调平,可靠性非常的高,避免电气故障和人为短接而导致车辆倾翻的故障
  • 高效的作业效率

    ■ 工作平台快速升降功能,任意位置,不需要操作折叠臂,都可以从高处和地面之间快速升降
尺寸
  • 最大平台高度

    24.6m

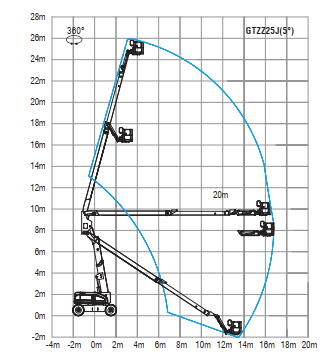

  • 最大工作高度

    26.6m
  • 最大水平延伸

    16.1m

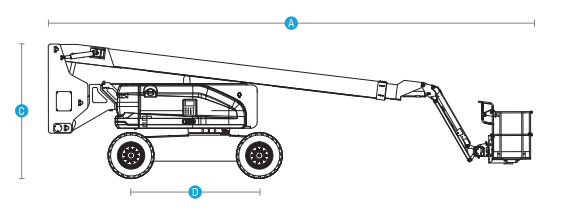

  • A 长度—收起状态

    11.51m

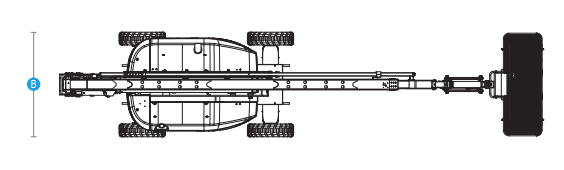

  • B 宽度—收起状态

    2.49m
  • C 高度—收起状态

    3.2m
  • D 轴距

    3.05m
  • 离地间隙

    0.39m
  • 平台尺寸(长 × 宽 × 高)

    2.44×0.91×1.1m
性能
  • 额定承载

    230kg
  • 转台回转

    360° continuous
  • 平台回转

    160°
  • 最高行驶速度—收起状态

    4.4km/h
  • 最高行驶速度—举升状态

    1.1km/h
  • 爬坡能力

    45%(4WD)/30%(2WD)
  • 内转向半径

    3.0m
  • 外转向半径

    6.30m
  • 转台尾扫

    1m
  • 工作时允许倾角

  • 正常作业时的最大噪音

    82dB(A)
  • 驱动 × 转向

    4WD×2WS/2WD×2WS
  • 轮胎规格(类型)

    385/65-24/10/solid
动力
  • 动力源(配置二选一)

    [康明斯 QSF2.8t3TC72, 54KW, 国 3 排放标准 / 欧洲 EU Stage 3A] 或 [道依茨 TD2.9L4, 55.4KW, EPA Tier 4f]
  • 控制电压

    12V DC
  • 燃油箱容积-柴油

    160L(35.2gal)
  • 液压油箱容积

    170L(37.4gal)

  • 重量

    16,300kg 4WD (35,935lbs 4WD)
  • 符合标准

    CE
标配
  • 液压调平的工作平台
  • 称重系统
  • 旋出式发动机
  • 160°液压旋转平台
  • 显示屏幕
  • 发动机防重启动保护
  • 后方检测和行驶确认
  • 故障诊断系统
  • 发动机故障自动熄火
  • 全比例手柄渐变控制
  • 紧急停止系统
  • 发动机预热
  • 喇叭和蜂鸣器安全警示
  • 紧急下降系统
  • 紧急制动解除
  • 旋转报警灯安全警示
  • 最大允许 5°工作倾角
  • 实心轮胎
  • 倾斜保护系统
  • 360°转台连续旋转
  • 四轮驱动
选配
  • 平台加装工作灯
  • 到平台 AC 电源线
  • 限高防撞装置
  • 1.83 米工作栏
  • 1.45 米工作栏
  • 物联网运行运营监控
  • 支腿浮动装置
  • 2 轮驱动
