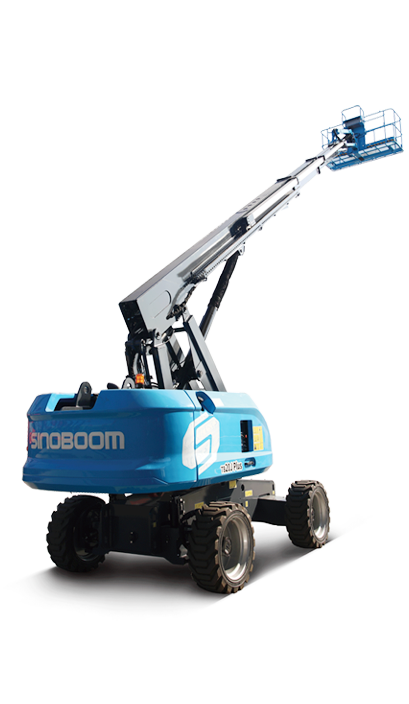

TB20J Plus

直臂式高空作业平台
工作高度
m
平台承载能力
kg
爬坡能力
%
  • 参数
  • 标配/选配
  • 应用案例
尺寸
  • 最大平台高度

    20 m
  • 最大作业高度

    22 m

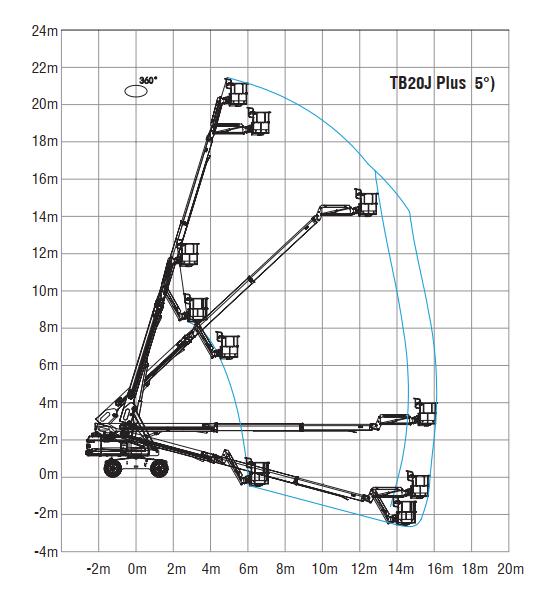

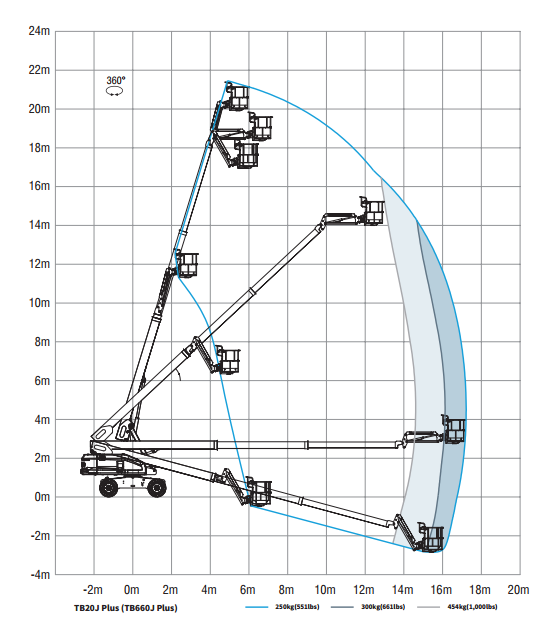

  • 最大水平延伸

    14.6 m / 16.1 m
  • A 长度—收起状态

    9.99 m
  • B 宽度

    2.49m (收起状态)
  • C 高度—收起状态

    2.79 m
  • D 轴距

    2.49m
  • 离地间隙

    0.46m
  • 平台尺寸(长 × 宽 × 高)

    2.44×0.91×1.1m
性能
  • 额定承载

    454kg/300kg (受限 / 不受限)
  • 转台回转

    360 °连续
  • 平台回转

    160°
  • 行驶速度—收起状态

    0~4.8 km/h
  • 行驶速度—举升状态

    0~1.1 km/h
  • 爬坡能力

    45%(4WD)
  • 内转向半径

    2.4 m
  • 外转向半径

    5.55 m
  • 转台尾扫

    1.45 m
  • 工作时允许倾角

  • 正常作业时的最大噪音

    -
  • 驱动 x 转向

    4WD×2WS
  • 轮胎规格 / 类型

    355/65D625(泡沫胎)
动力
  • 动力源

    43 kW/2500 rpm/ QSF2.8t3NA60/ 康明斯 / 国三
    36.4 kW/2600 rpm/ D2.9 L4/ 道依茨 / 欧五
    55.4 kW/2400 rpm/ TD2011 L04i/ 道依茨 /tier 3
  • 控制电压

    12V DC
  • 燃油箱容积—柴油

    160L
  • 液压油箱容积

    170L

  • 重量

    11,900 kg
  • 符合标准

    EAC/CE/ANSI/CSA
标配
  • 液压调平工作平台
  • 160°液压旋转平台
  • 后方检测和行驶确认
  • 三手柄渐变比例控制
  • 汽车级全管护套保护
  • 喇叭和蜂鸣器安全警示
  • 旋转报警灯安全警示
  • 倾斜保护系统
  • 称重系统
  • 7寸彩色大屏幕
  • 故障诊断系统
  • 旋出式发动机
  • 发动机防重启动保护
  • 发动机故障自动熄火
  • 发动机预热
  • 紧急停止系统
  • 紧急下降系统
  • 最大允许5°工作倾角
  • 双速行走马达
  • 分流/集流防打滑系统
  • 专利防打滑
  • 四轮刹车
  • 紧急制动解除
  • 四轮驱动
  • 支腿浮动装置
  • 360°连续的转台旋转
  • 脚踏开关
  • GPS远程监控系统
选配
  • 1.45 米工作栏
  • 1.83 米工作栏
  • 可选泡沫轮胎
  • 平台工作灯
  • 防撞装置
  • AC电源线至平台
  • 液压发电机
