TB22J Plus

直臂式高空作业平台
工作高度
m
平台承载能力
kg
爬坡能力
%
  • 参数
  • 标配/选配
  • 应用案例
尺寸

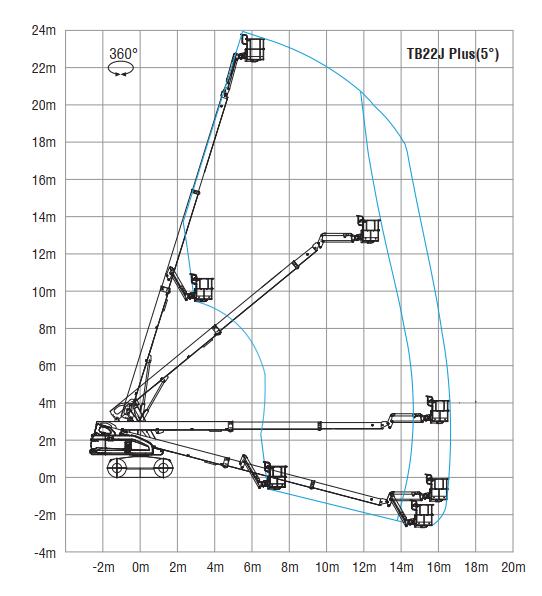

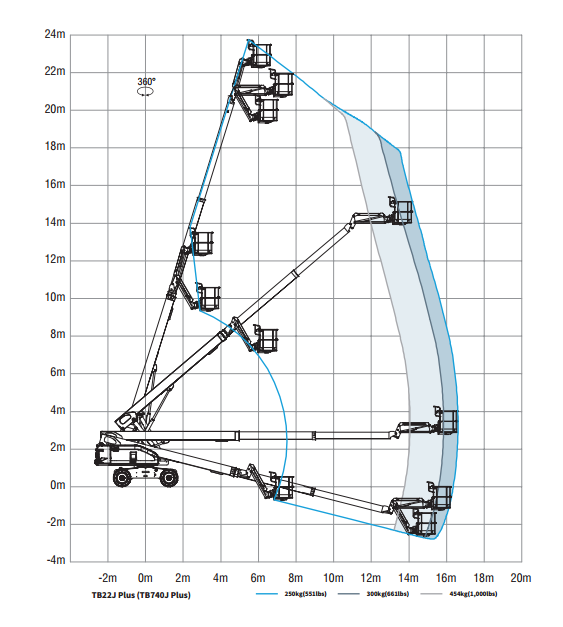

  • 最大平台高度

    22.5 m
  • 最大作业高度

    24.5 m
  • 最大水平延伸

    14.0 m/15.8 m

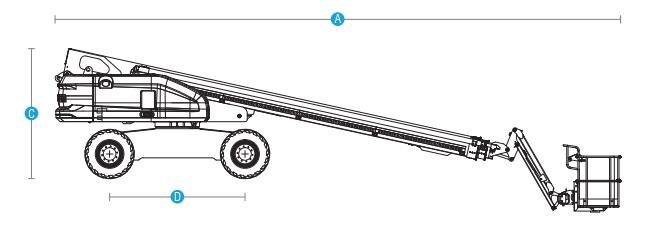

  • A 长度—收起状态

    10.68 m

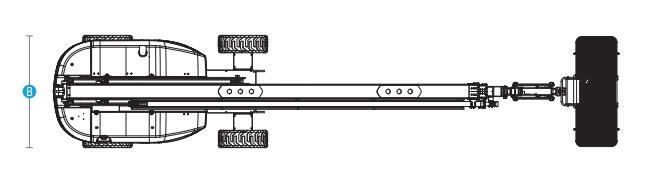

  • B 宽度

    2.49m (收起状态)
  • C 高度—收起状态

    2.81 m
  • D 轴距

    2.49m
  • 离地间隙

    0.46m
  • 平台尺寸(长 × 宽 × 高)

    2.44×0.91×1.1m
性能
  • 额定承载

    454kg/300kg (受限 / 不受限)
  • 转台回转

    360 °/连续
  • 平台回转

    160°
  • 行驶速度—收起状态

    0~4.8 km/h
  • 行驶速度—举升状态

    0~1.1 km/h
  • 爬坡能力

    45%(4WD)
  • 内转向半径

    2.4 m
  • 外转向半径

    5.55 m
  • 转台尾扫

    1.45 m
  • 工作时允许倾角

  • 正常作业时的最大噪音

    -
  • 驱动 x 转向

    4WD×2WS
  • 轮胎规格 / 类型

    355/55D625 ( 泡沫胎 )
    36×14-20 ( 实心胎
动力
  • 动力源

    36.8 kW/2200rpm/YCF3050-T420-3040G1/ 玉柴/国四
  • 控制电压

    12V DC
  • 燃油箱容积—柴油

    160L
  • 液压油箱容积

    180L

  • 重量

    12,225 kg(4WD)
  • 符合标准

    GB / CE / ANSI / CSA / AS /EAC
标配
  • 液压调平工作平台
  • 故障诊断系统
  • 专利防打滑
  • 160°液压旋转平台
  • 旋出式发动机
  • 泡沫轮胎
  • 后方检测和行驶确认
  • 发动机防重启动保护
  • 四轮刹车
  • 三手柄渐变比例控制
  • 发动机故障自动熄火
  • 紧急制动解除
  • 汽车级全管护套保护
  • 发动机预热
  • 四轮驱动
  • 喇叭和蜂鸣器安全警示
  • 紧急停止系统
  • 全时浮动
  • 旋转报警灯安全警示
  • 紧急下降系统
  • 360°连续的转台旋转
  • 倾斜保护系统
  • 最大允许 5°工作倾角
  • 脚踏开关
  • 称重系统
  • 双速行走马达
  • 2.44m 工作栏
  • 7 寸彩色大屏幕
  • 分流 / 集流防打滑系统
  • GPS 远程监控系统
选配
  • 1.45 米工作栏
  • 可选实心胎、无痕轮胎类型
  • AC 电源线至平台
  • 1.83 米工作栏
  • 平台工作灯
  • 防撞装置
